Zakres dostawy:
– Para uchwytów dźwigniowych 111PCM06.230 PVC-U 90
Opis produktu:

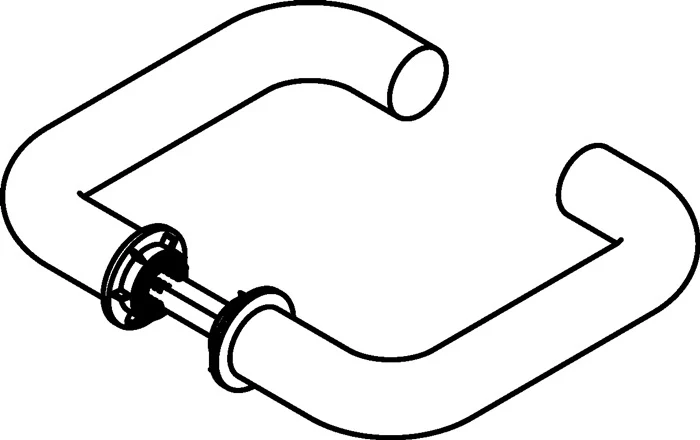

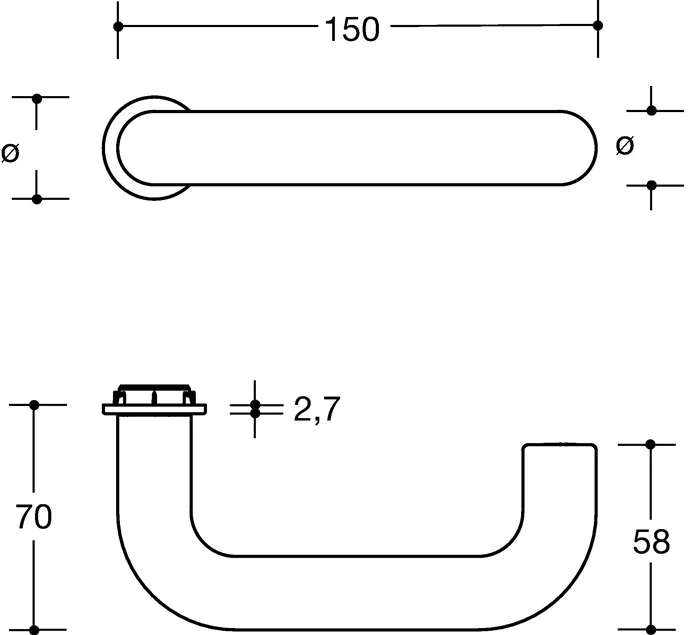

mini – z płaskimi rozetami klamki wykonanymi z poliamidu, średnica 32 mm, składający się z: klamka model 111PCM w kształcie litery U wykonana z poliamidu z ciągłym stalowym rdzeniem aż do końca klamki, kolorowa na całej długości, średnica 23 mm, z prowadnicą ramienia – kwadratowy trzpień części wrzecionowej klamki 8 mm z gwintem trapezowym – mocowanie klamki w łożysku wciskanym z obwodowym uzębieniem i poliamidową tuleją łożyska ślizgowego z dwiema krzywkami jako zabezpieczenie przed obrotem w łożysku wciskanym – śruba dociskowa M5 jest zamocowana we wgłębieniu w kwadratowym trzpieniu w celu zabezpieczenia perforowanych części klamki, w zagłębieniu we wrzecionie kwadratowym i w ten sposób przyczynia się do optymalnego przenoszenia siły na skrzydło drzwi – klamka spełnia wymagania normy DIN 18040 – stosowanie w połączeniu z zamkami wpuszczanymi zgodnie z normą DIN 18251 – montaż tulei wciskanych za pomocą nakrętki montażowej z gwintem trapezowym SW 19, dlatego zalecamy montaż za pomocą klucza oczkowego (SW 19) – wymiar frezowania w obszarze popychacza zamka musi mieć wymiar nominalny 25 mm – tolerancje produkcyjne +/- 1 mm mogą być kompensowane przez łożysko wciskane – do montażu na drzwiach mieszkalnych i wewnętrznych z płytami wierzchnimi HDF i warstwami środkowymi wykonanymi z rurowej płyty wiórowej lub litej płyty wiórowej lub wysokiej jakości litej płyty wiórowej. Zalecamy montaż mini wyłącznie na elementach drzwi przetestowanych przez HEWI i producentów drzwi (aktualną listę można znaleźć na stronie www.hewi.de/mini) – Zaprojektowany i przetestowany dla sektora kontraktowego – Kategoria użytkowania zgodnie z normą DIN EN 1906 – Klasa 4 – Kierunek zawiasów DIN lewy / prawy
Dane techniczne:
– System mocowania: Standardowy sworzeń
W przypadku użytku komercyjnego należy przestrzegać przepisów budowlanych!
